組合式隔震系統及其在細長型電氣設備互連回路中的應用研究
發布時間： 2024-07-24 點擊數量：10126創新點
針對變電站細長型電氣設備極易發生地震損壞問題，提出一種組合式隔震系統，可顯著提升設備抗震性能和安全。
研究進展
變電站中細長型電氣設備由于其結構型式對地震敏感、材料強度低以及相互連接設備的耦合作用，在地震中極易發生破壞。為了提高互連回路系統中細長型電氣設備的抗震性能，設計了一種組合式隔震系統。該隔震系統采用螺栓式隔振器和支撐塊的組合，通過降低細長設備的彎曲剛度來實現隔震功能（圖1）。研究中對隔震系統的剛度變化特性和阻尼特性進行了力學性能分析（圖2）。最后，將其應用到變電站內互連回路細長型電氣設備中，通過隔震前后的全尺寸±800kV絕緣子互連回路振動臺對比試驗，驗證了所提出的隔震系統對互連細長型電氣設備抗震性能提升的有效性。
應用前景
本研究設計研發的組合式隔震系統，為強震作用下變電站內互連回路中細長型電氣設備的抗震性能提升提供了一種有效解決方案。
該成果發表在國際權威期刊《Engineering Structures》（Zhenlin Liu，Lingxin Zhang. Seismic performance improvement using bolt-on isolators on interconnected slender electrical equipment. 2023，289（15）. doi: 10.1016/j.engstruct.2023.116238）

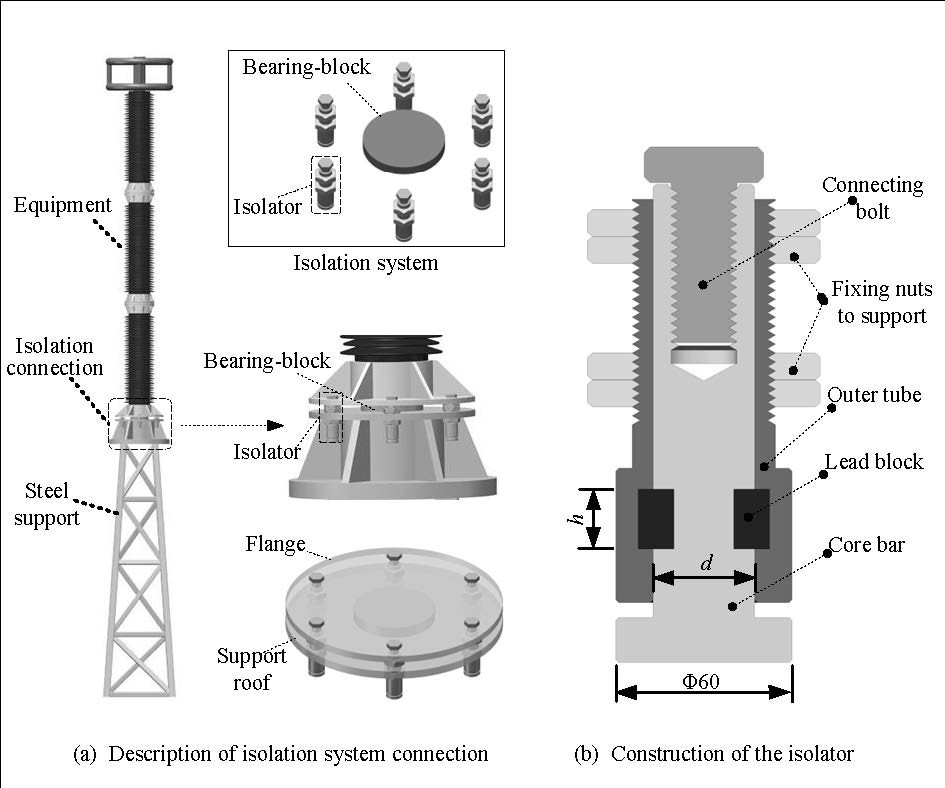

圖1 隔震系統設計方案

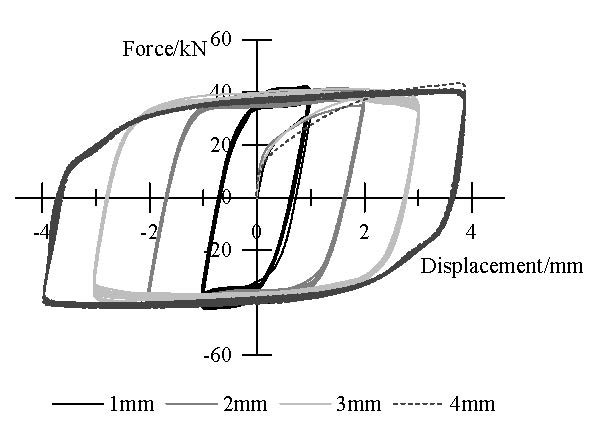

圖2 隔震裝置的滯回性能曲線
